UPS不间断电源最简单的设计方案一般由 UPS电源主机/备用直流电池组/电池柜及配件组成，备用延时电池组在整体组成价值占比40-50%左右，UPS备用电池组按照客户需求的延时要求配置合理的电池容量及数量也是弱电机房预算中的关键点。

 按照常用的计算方法以及适合的UPS不间断电源容量段分为容量估算方法和恒功率配置方法。

①②③④⑤⑥⑦

1. 容量估算法（适用于1-20KVA(负载900W-18KW)UPS主机配置）


   ① 确认UPS不间断电源主机容量 举例为 6KVA

   ② 确认UPS电源备用电池组延时时间要求 2个小时

   ③计算公式：

   电池容量=UPS主机容量（VA)*延时时间（H)/UPS直流电压（VDC)

    62.5AH= 6000VA*2H/192VDC

   ④上一步骤中62.5AH也就是蓄电池的容量规格 12V62.5AH ,一般常用的电池型号为12V17AH/24AH/38AH/65AH/100AH/150AH/200AH,按照就近原则选择12V65AH为备用电池组的规格。

   ⑤根据UPS直流电压为192VDC,可以看到UPS默认直流电池组数量为16只，此次2小时配置方案也就是UPS不间断电源6KVA+16只12V65AH蓄电池构成的电池组一起组成。

   ⑥附表：6KVA主机常用的配置方案




   序号	续航方案	电池型号	数量	电池柜
   1	6KVA	6000VA/5400W	1	单主机
   2	半小时	12V26AH	16	A6*1
   3	1小时	12V38AH	16	A8*1
   4	2小时	12V65AH	16	A16*1
   5	3小时	12V100AH	16	A16*1
   6	4小时	12V120AH	16	A16*1
   7	6小时	12V100AH	32	A32*1
   8	8小时	12V120AH	32	A32*1

2. 恒功率配置方法（适用于30KVA及以上(负载27KW及以上)）


   ①计算因子

    P总 UPS视在功率（VA）         P  电池总需求功率（W）

    V总  浮充总电压                     V浮 12V或2V单体浮充电压

   Pc 每个单格放电功率（W/cell） Pb 12V电池放电功率（W/battery）

   Pf 输出功率因数                      η 逆变器效率

   K 可靠性系数（1.0,1.25）         Sn 电池串数节数

   Pn 电池组并联数（1,2,3,4）       t 备电时间

   ②计算步骤

   电池总需求功率P＝K*P总* Pf/η

   计算电池串联数Sn= V总 / V浮

   单体电池放电功率Pb=P/(Sn* Pn)；

   每个单格放电功率 Pc=Pb/6 计算Pn= 1，2，3，4时Pb 或 Pc

   ③查表选型

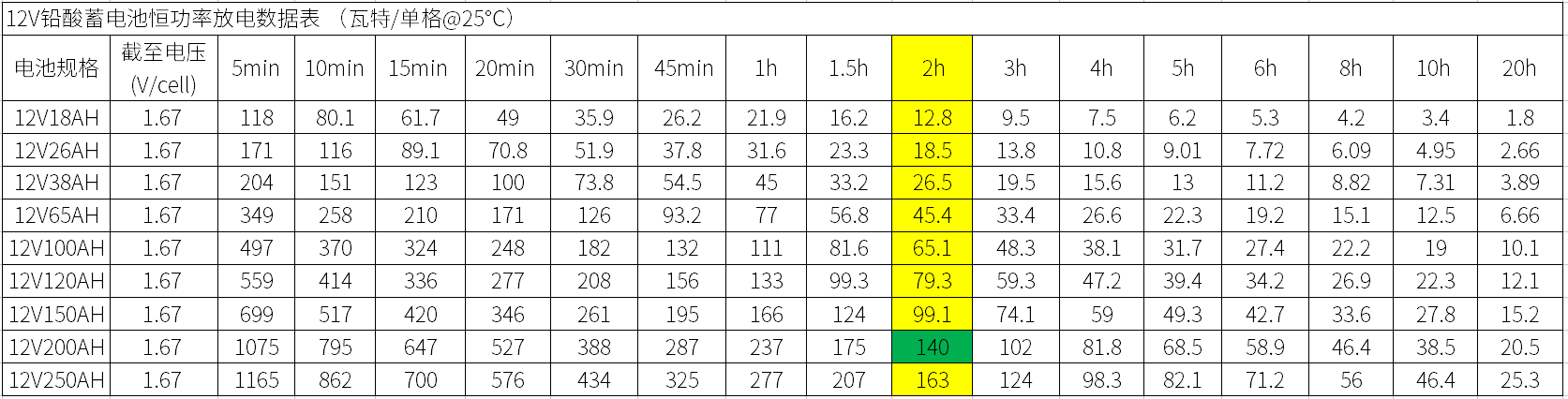

   12V电池恒功率放电数据表，选择在相应后备时间及截止电压下性能满足的电池规格。

   ④计算案例

      需求为100KW 备用延时2小时

      电池需求总功率P=1*100KW*1/0.96=104.16KW

      电池串联数Sn一般为 28/30/32/36 选取32只串联电池组
